1.概述

• 电子标签是RFID的俗称，RFID是Radio Frequency Identification的电子标签缩写，术语为射频识别。由耦合元件及芯片组成，每个标签具有的电子编码，高容量电子标签有用户可写入的存储空间，附着在物体上标识目标对象。以下重点介绍2.4G与125K双频半有源RFID技术。

2.电子标签介绍

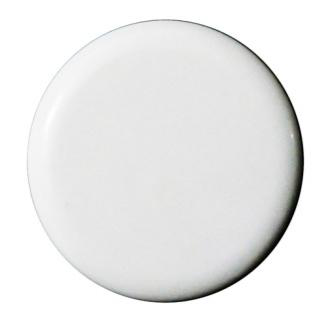

(1)、RW-T725型电子校徽标签
•

• 识别距离 ： 0 ～ 100米可调
  识别速度 ： 200 公里 / 小时
  识别能力 ： 200张/秒的防冲突性能
  识别方式 ： 全向识别
  工作频段 ： 2.45GH、13.56MHz
  使用寿命 ： 1～3年，可更换电池
  功耗标准 ： 工作功率为微瓦级
  抗干扰性 ： 频道隔离技术，多个设备互不干扰
  尺    寸 ： 40×36×12 mm
  重    量 ： 12g


(2)、RW-T700双频电子标签
•

• 识别距离 ： 0～ 150米可调
  识别速度 ： 200公里 / 小时
  识别能力 ： 具备200张/秒的防冲突性能
  识别方式 ： 全向识别
  工作频段 ： 2.45GHz、125KHz、13.56MHz可复选
  抗干扰性 ： 频道隔离技术，多个设备互不干扰
  功耗标准 ： 平均工作功率为微瓦级
  电池配置 ： 软包锂电池，容量750mAh
  使用寿命 ： 3年左右，可更换电池
  封装特性 ： ABS工程塑料，抗高强度跌落与振动
  环境特性 ： 工作温度－40℃ ～85℃、工作湿度＜95％
  尺    寸 ： 86×54×5 mm
  重    量 ： 18g
  安装方式 ： 双面胶粘贴或挂扣


3.电子标签的应用场景

• 采用2.4G远距离识别技术和125K低频唤醒技术，在学校大门安装读写器、低频激活器，学生携带标签进出时将被激活读取，平时标签处于休眠状态，以节省电源，增加标签使用寿命。读写器将标签ID和激活天线ID数据通过RJ45上传至系统服务器，家校通平台经过处理后可判断具体信息（如：人员姓名，所处位置，出现时间等），同时将学生入校、离校信息通过短信方式发送给学生家长，从而为家长及时掌握学生动向及在校情况提供有效管理手段。
•

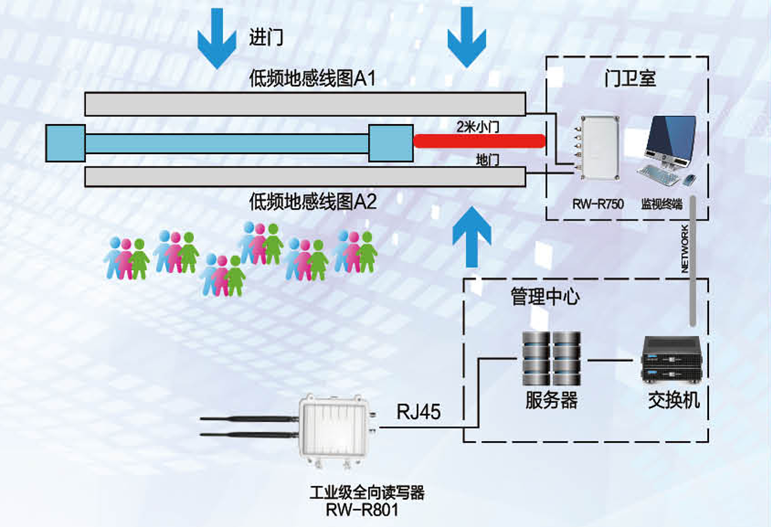

• 激活器安装在门卫室，引出两组125K线圈，分别是激活线圈A1和激活线圈A2，当带有双频电子标签的学生进入校门时，距离激活线圈A1 1到3.5米的范围时，低频激活器发出电磁波信号激活双频电子标签，标签被唤醒后，将电子标签本身的ID信息及激活线圈A1以一定速率发送给读写器，读写器收到双频电子标签发出的射频信号及激活线圈ID并通过485或者TCP/IP接口传递给后台；当学生进入到大门内侧时，激活器携带的电磁波能量逐渐减弱直至不能再激活双频电子标签，而激活线圈A2激活双频电子标签，同样双频电子标签将本身的ID信息及激活线圈A2以一定速率发送给读写器，读写器收到双频电子标签发出的射频信号及激活线圈ID并通过485或者TCP/IP接口传递给后台，后台根据低频激活器唤醒标签、读写器读取数据的先后顺序及不同的激活器天线的ID编号做出判断。

4.相关硬件介绍

(1)、RW-R801型工业级全向读写器
•

• 识别距离 ： 0 ～ 100米半径
  识别速度 ： 200 公里 / 小时
  识别能力 ： 同时识别500张以上的标签
  识别角度 ： 全向
  功耗标准 ： 工作功率为毫瓦级
  抗干扰性 ： 频道隔离技术，多个设备互不干扰
  封装特性 ： 铝合金外壳封装
  电源标准 ： DC 7.5～12V   500～1000mA
  尺    寸 ： 110×100×28mm(不含天线)
  重    量 ： 0.22kg
  安装方式 ： 螺栓固定或钉牢、捆绑


(2)、RW-R750低频激活器
•

• 激活范围 ： 每组0 ～ 3.5米半径；
  激活速度 ： 较大400 公里 / 小时通过时可被激活
  激活能力 ： 同时激活500张以上的标签
  激活角度 ： 全向
  中心频率 ： 125KHz
  抗干扰性 ： 采用时分多址技术，多设备互不干扰
  电源标准 ： DC 7.5～18V  1000～3000mA
  工作温度 ： -40～+85℃
  封装特性 ： 铝合金外壳封装
  可 靠 性 ： 防水防冲击，满足工业环境要求
  尺    寸 ： 148×98×45 mm(未包括外置天线)
  重    量 ： 0.55Kg
  安装方式 ： 吸顶、挂壁或地埋等安装方式
